產品描述

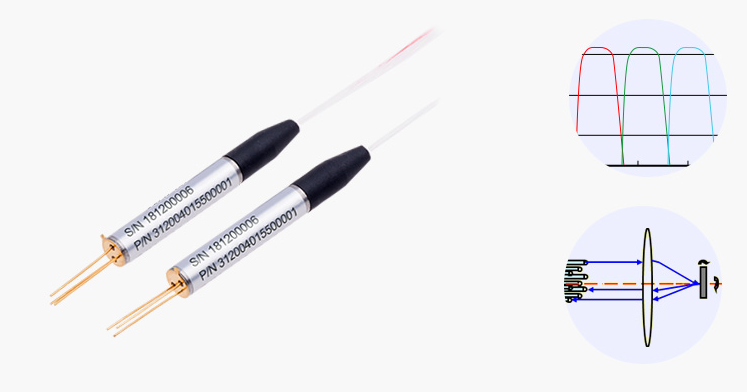

MEMS 光開關基于微機電系統（MEMS）技術，通過旋轉 MEMS 芯片的反射鏡實現低插入損耗和高重復性。
MEMS 光開關主要用于光交叉連接（OXC）系統、光分插復用系統、測量儀器系統和光信號監測系統。
本產品符合 Telcordia GR-1073-CORE 標準，并通過 RoHS 認證。
2.光學規格
序號 | 參數 | 單位 | 數值 |
1 | 工作波長 | nm | 1260-1650 |
2 | 插入損耗 | dB | 典型值≤0.8, 最大值≤1.2 |
3 | 回波損耗 | dB | ≥50 |
4 | 重復性 | dB | ≤0.1 |
5 | 串擾 | dB | ≥55 |
6 | 偏振相關損耗 | dB | ≤0.15 |
7 | 波長相關損耗 | dB | ≤0.3 |
8 | 溫度相關損耗 | dB | ≤0.3 |
9 | 切換時間 | ms | ≤5 |
10 | 耐久性 | 循環次數 | ≥1x109 |
11 | 最大光功率 | mW | ≤500 |
12 | 切換模式 | 非鎖定式 | |
13 | 工作電壓 | V | 0~15 |
14 | 功耗 | mW | ≤500 |
3. 工作/存儲溫度與濕度
序號 | 參數 | 規格 | 單位 | 備注 |
3.1 | 工作溫度 | -5~65 | °C | |
3.2 | 存儲溫度 | -40~85 | °C | |
3.3 | 工作濕度 | 5~95 | %RH | |
3.4 | 存儲濕度 | 5~95 | %RH |
4. 尾纖與連接器
序號 | 參數 | 規格 | 單位 |
4.1 | 光纖類型 | SMF-28e（G657A3） | |
4.2 | 尾纖包層直徑（所有端口） | 250um | |
4.3 | 光纖長度（所有端口） | 1±0.05 | m |
4.4 | 光連接器（所有端口） | None | |
4.5 | 尺寸 | 5.5X22.5 | mm |

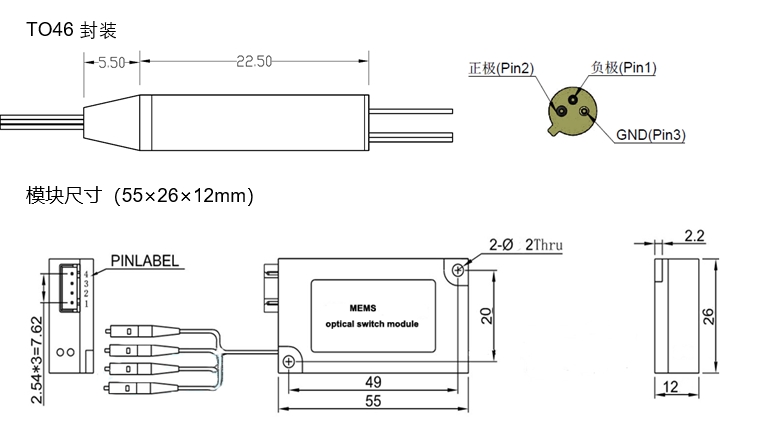

5. 機械結構圖
1X2 | 光路 | 電驅動 | |||
引腳 1 | 引腳2 | 引腳3 | 引腳4 | ||
TTL | P1-P2 | +5V | GND | 高電平 | - |
P1-P3 | +5V | GND | 低電平 | - | |
6. 訂購信息：MSW－1×N－A－B－C－D－E –F -G
N | A | B | C | D | E | F |
端口 | 模式 | 波長 | 光纖直徑 | 光纖長度 | 連接器 | 外殼 |
1X1 1X2 2X2B | SM:9/125um M5:50/125 M6:62.5/125 PM：保偏光纖 | 13: 1310nm 15: 1550nm 16: 1610nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | T:TO46 M: 模塊化
|
