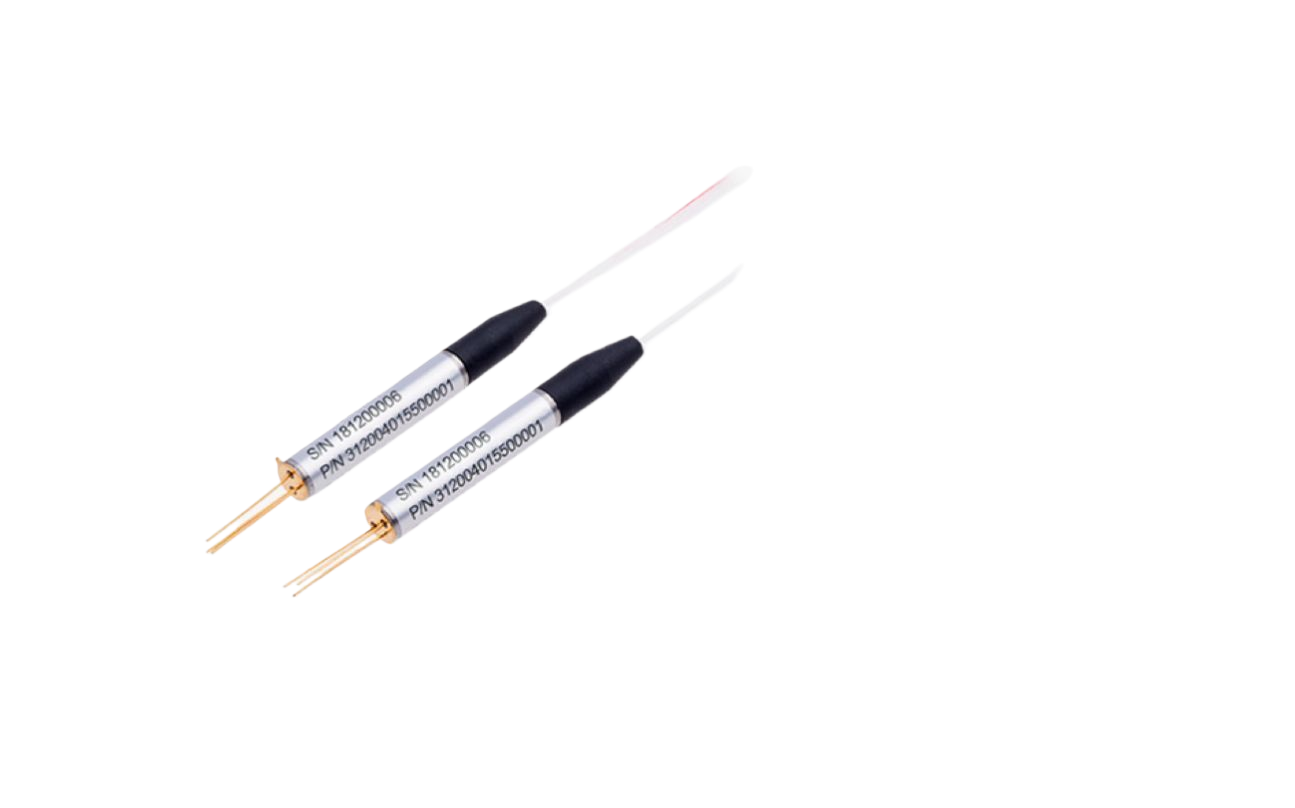

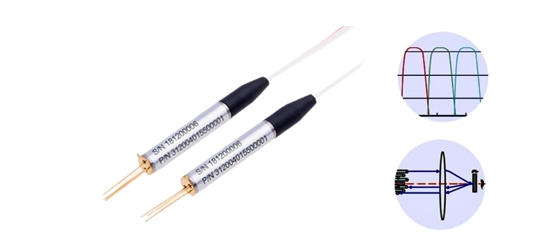

MEMS 1x1光開關
MEMS OSW 基于微機電系統 (MEMS) 技術，通過旋轉 MEMS 芯片的鏡面實現低插入損耗和高重復性。MEMS OSW 主要應用于光交叉和連接 (OXC) 系統、光分插系統、測量儀器系統和光信號監控系統。產品符合 Telcordia GR-1073-CORE 標準，并符合 RoHS 要求。
規格
參數 | 單位 | 1x1 | |||||
波長 | nm | 1260-1650 | |||||
插入損耗 | dB | 典型值≤0.8 最大值≤1.2 | |||||
回波損耗 | dB | ≥50 （MM>40） | |||||
重復性 | dB | ≤0.1 | |||||
串?dāng)_ | dB | ≥55 | ≥50 (MM>40) | ||||
偏振消光比1 | dB | ≥16 | |||||
偏振相關損耗 | dB | ≤0.15 | |||||
波長相關損耗 | dB | ≤0.3 | |||||
溫度相關損耗 | dB | ≤0.3 | |||||
切換時間 | ms | ≤5 | ≤10 | ||||
耐用性 | cycle | ≥1x109 | |||||
最大光功率 | mW | ≤500 | |||||
切換模式 | 非鎖定 | ||||||
電源電壓 | V | 0~15 | <60 | ||||
功率消耗 | mW | ≤500 | |||||
操作/儲存溫度/濕度
NO | 參數 | 規格 | 單位 | 注 |
3.1 | 工作溫度 | -5~65 | °C | |
3.2 | 儲存溫度 | -40~85 | °C | |
3.3 | 操作濕度 | 5~95 | %RH | |
3.4 | 儲存濕度 | 5~95 | %RH |
尾纖和連接器
NO | 參數 | 1x1/1x2 | 1xN | 注 |
4.1 | 光纖類型 | SMF-28（G657A3） | SM ,MM,PM | |
4.2 | 光纖尾纖（所有端口） | 250um | 250um | |
4.3 | 光纖長度（所有端口） | 1±0.05 | 1±0.05 | m |
4.4 | 光纖連接器（所有端口） | None | None | |
4.5 | 尺寸 | 5.5X22.5 | 5.5X42 | mm |

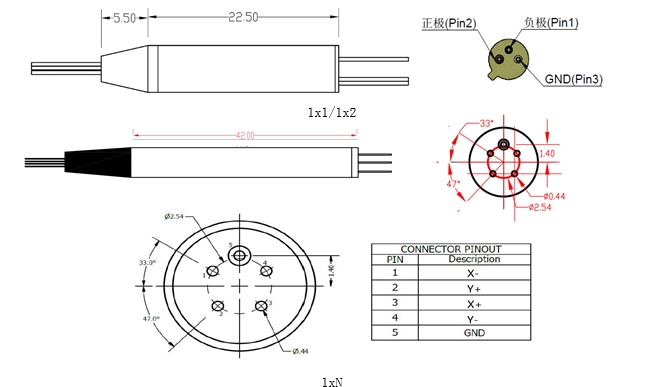

機械圖紙
訂購信息：MSW－1×N－A－B－C－D－E –F -G
N | A | B | C | D | E | F |
Port | 模式 | 波長 | 光纖直徑 | 光纖長度 | 連接器 | 殼 |
1 2 1-64 11:1X1 12:1X2 22: 2x2 D11:D1X1 D12:D1X2 D22:D2X2 | SM:9/125um M5:50/125 M6:62.5/125 PM：Pmfiber
| 85: 850nm 13: 1310nm 15: 1550nm 16: 1610nm | 25:250um 90:900um
| 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | T:TO46 M: Modular
|
