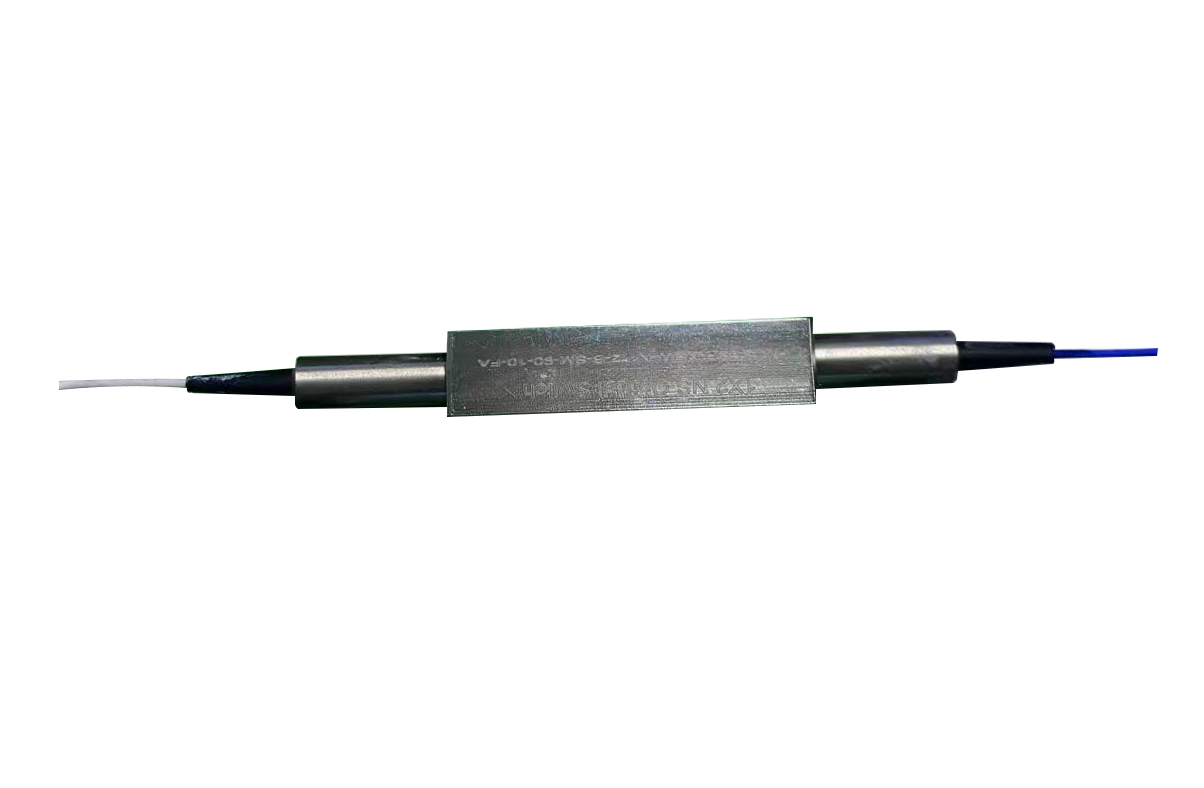

產品描述
適用于高重復頻率和中低驅動電壓。其采用專利電光配置，具有快速無紋波響應和戶外操作的溫度補償功能，可滿足連續運行超過 25 年及非機械超高可靠性的嚴苛需求。
開關由 5V TTL 信號控制，并配備專為不同重復頻率優化的電子驅動器。
產品特點
l 固態設計
l 高速切換
l 超高可靠性
l 低插入損耗
l 緊湊結構
應用領域
l 光路阻斷
l 可配置操作
l 儀器儀表
性能規格

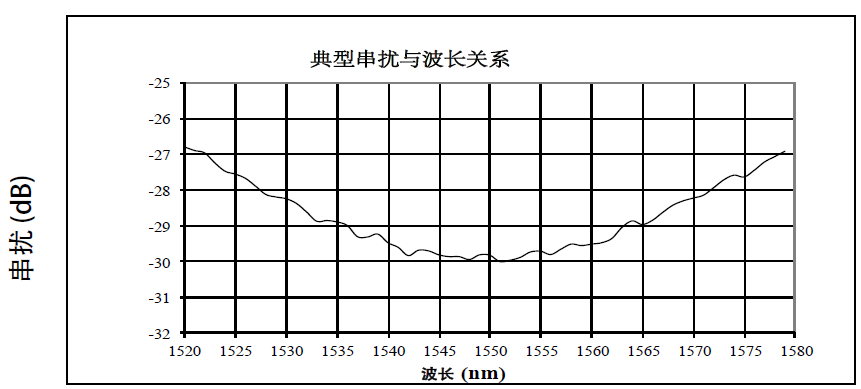

NanoSpeed P 系列開關 | 最小值 | 典型值 | 最大值 | 單位 | |
插入損耗 [1] | 1900-2200nm | 0.8 | 1.8 | dB | |
1260~1650nm | 0.6 | 1.0 | |||
960~1100nm | 0.9 | 1.2 | 1.8 | ||
780-960nm | 1.2[1b] | 1.6 | 2.5 | ||
520–780nm | 1.5[1b] | 2.5 | 3.5 | ||
串?dāng)_ [2] | 單級 | 18 | 25 | 35 | dB |
雙級 | 30 | 36 | 45 | ||
PDL（僅 SMF 開關） | 0.15 | 0.3 | dB | ||
PMD（僅 SMF 開關） | 0.1 | 0.3 | ps | ||
ER（僅 PMF 開關） | 18 | 25 | dB | ||
溫度相關損耗 | 0.25 | 0.5 | dB | ||
回波損耗 | 45 | 50 | 60 | dB | |
光切換時間[3] | 40 | 90 | ns | ||
驅動器重復頻率 | 200kHz 驅動器 | DC | 200 | kHz | |
1000kHz 驅動器 | DC | 1000 | |||
光功率處理[4] | 標準版 | 300 | mW | ||
高功率版 | 5 | W | |||
工作溫度 | 標準版 | -5 | 75 | ℃ | |
寬溫版 | -30 | 85 | ℃ | ||
存儲溫度 | -40 | 100 | |||
注釋：
[1] 未連接器測量。其他波長請聯系我們。
[2] 串?dāng)_在 500kHz 下測量，高頻下可能降低。
[3] 定義為光強從 10% 至 90% 的上升/下降時間。
[4] 基于 1310nm/1550nm。短波長下功率處理能力可能降低，詳情請聯系我們。
[1b] 提供高功率低損耗 NPLC 版本（含光纖纖芯擴大技術，成本較高）

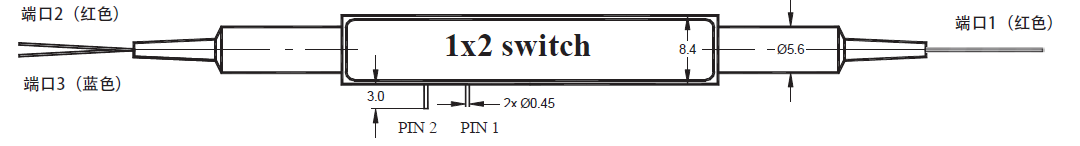

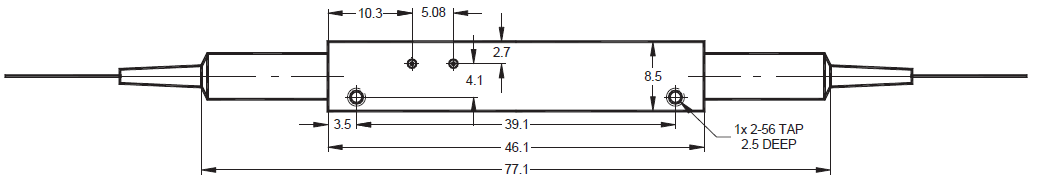

尺寸（單位：mm）
光路驅動表
1x2 光路狀態 | TTL 信號 |
端口 1→端口 2 | 低電平(< 0.8V) |
端口 1→端口 3 | 高電平( >3.5V) |

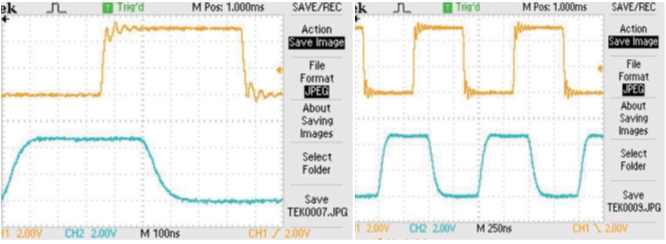

典型速度與重復性測量
1MHz 響應 1MHz 響應
注：頂部軌跡為電信號；底部軌跡為光信號
典型帶寬測量
訂購信息: A－B－C－D－E－F－G－H－I
A | B | C | D | E | F | G | H | I | |
類型 | 波長 | 等級 | 重復頻率 | 光纖類型 | 光纖長度 | 連接器[1] | |||
NPSW = 普通功率版本
NPHW = 高功率版本
NPLC[2] = 大芯徑版本，用于高功率和低損耗 | 11=1x1 12=1x2 22=2x2 | 1=1060 2=2000 3=1310 4=1480 5=1550 6=1625 7=780 8=850 E=650 F=550 G=400 L=1565~1620 0=特殊類型 | 1=單級 2=雙級 | 1=200kHz 2=1MHz | 1=SMF-28 2=HI1060 3=HI780 4=PM1550/400 5=PM1550/250 8=PM850 9=PM980 0=特殊類型 | 1=裸光纖 3=900微米松套管 0=特殊類型 | 1=0.25m 2=0.5m 3=1.0m 0=特殊類型 | 1=無 2=FC/PC 3=FC/APC 4=SC/PC 5=SC/APC 6=ST/PC 7=LC/PC 8=LC/APC 0=特殊=0 | |
注釋：[1]如需NPHW版本的高功率連接器，請聯系銷售。[2] NPLC版本僅適用于波長短于780nm的場景。
