2025-05-22
一、常見故障分類與排查流程
1. 插入損耗異常（占比 43%）
現象：光功率驟降，誤碼率升高
成因分析：
光纖端面污染（72%）
光開關內部光路偏移（18%）
光模塊老化（10%）

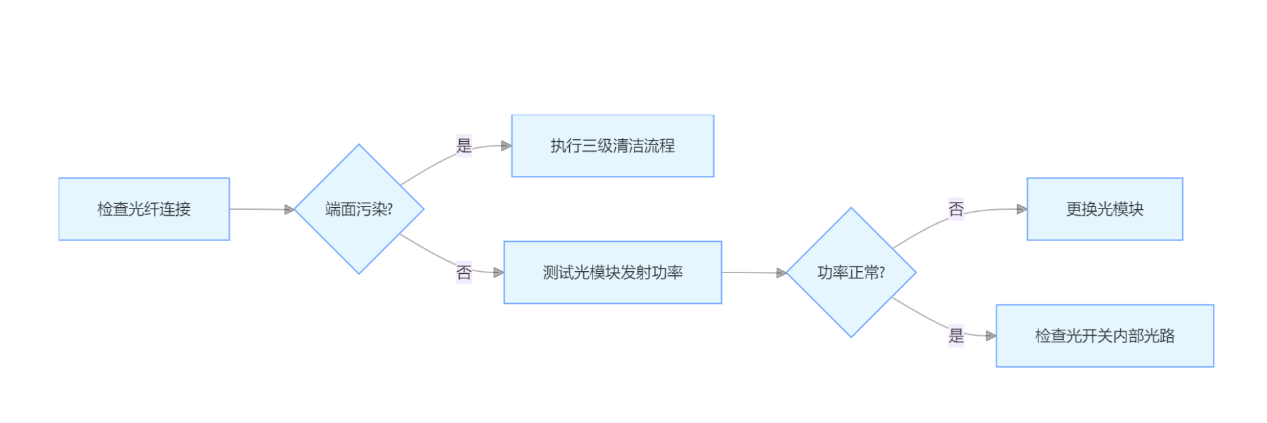

排查步驟
2. 響應延遲（占比 28%）
現象：切換命令執行超時，網絡時延增大
關鍵誘因：
驅動電壓波動（55%）
微鏡機械卡滯（30%）
軟件配置沖突（15%）
診斷方法：
使用示波器測量驅動信號波形（要求上升沿≤50ns）
執行微鏡自檢程序（命令示例：switch diag mems）
3. 通道失效（占比 19%）
典型表現：特定通道無法導通或常通
解決方案：
嘗試通道復位（命令：channel reset 0/1）
檢查通道物理損傷（如光纖斷裂）
若為光開關芯片故障，啟動冗余備份通道
二、維護技巧與操作規范
1. 光纖清潔四步法（遵循 ISO 11801-2024）
1. 氣壓吹掃：使用 0.3-0.5MPa 潔凈氣體吹掃 3 秒
2. 酒精擦拭：用 99.9% 純度異丙醇浸潤專用試紙單向擦拭
3. 顯微鏡檢查：400 倍放大觀察端面劃痕（允許深度＜1μm）
4. 回環測試：連接光功率計驗證插損變化（ΔIL＜0.1dB）
2. 光開關校準流程
自校準：每月執行廠商提供的自動校準程序（如華為 OptiX 的 calibrate_ots 命令）
手動校準：使用光衰減器模擬不同插損值，驗證切換精度
3. 環境控制要點
溫濕度：維持 20±5℃、40-60% RH（溫濕度傳感器精度 ±0.5℃/±3% RH）
防靜電：操作前穿戴防靜電腕帶（接地電阻＜1Ω），工作臺鋪設防靜電膠皮
振動防護：在工業環境中加裝減震支架（振動加速度＜1g）
三、專業檢測工具推薦
工具類型 | 功能描述 | 推薦型號 |
光功率計 | 測量光開關各通道插入損耗 | 安立 MS9740A |
示波器 | 分析驅動信號波形與切換時間 | 泰克 MSO7054C |
光纖顯微鏡 | 檢測光纖端面污染與損傷 | 藤倉 FSM-80S |
光開關測試儀 | 自動測試切換時間、消光比等參數 | 是德科技 8164B |
智能診斷系統 | 集成 AI 算法預測故障 | 華為 iMaster NCE-ON |
四、壽命延長策略
1. 冗余通道定期測試
每月執行 1 次主備通道切換測試（如華為 OSN 9800 的 protect_switch 命令）
記錄切換前后光功率變化（波動需＜0.3dB）
2. 預防性維護計劃
月度：清潔光纖端面、檢查溫濕度記錄
季度：執行光開關自校準、備份配置文件
年度：更換風扇濾網、全面性能測試
3. 故障知識庫建設
使用 Confluence 維護故障代碼與解決方案映射表
每季度進行案例復盤培訓（典型案例：某數據中心因未清潔光纖導致業務中斷 12 分鐘）
五、典型故障處理案例
案例 1：某運營商 5G 基站前傳光開關插損突增
原因：施工人員未戴手套操作導致光纖端面污染
解決：執行三級清潔流程，插損從 2.1dB 恢復至 0.8dB
案例 2：數據中心光開關響應延遲超標
診斷：驅動電源紋波系數過大（＞5%）
改進：更換帶濾波功能的電源模塊，延遲從 12μs 降至 8μs
結語
光開關維護的核心在于 “預防為主，診斷為輔”。通過標準化清潔流程、定期校準及環境監控，可顯著延長設備壽命。結合智能診斷工具與故障知識庫，運維團隊能實現從被動響應到主動防御的轉變。立即下載《光開關健康度評估表》，開啟您的預防性維護之旅！
