在光通信網絡高速發展的今天，光開關作為實現光信號靈活調度、路徑切換的核心設備，已成為數據中心、光纖通信系統、光傳輸網絡等場景的關鍵支撐。廣西科毅光通信科技有限公司（官網：www.www.wagerqb.com）深耕光通信領域多年，自主研發的高精度光開關憑借專利技術加持，在信號傳輸穩定性、切換靈活性等方面實現突破，為行業提供更可靠的光通信解決方案。

一、光開關核心結構解析

本款光開關基于公司發明專利技術打造，核心結構由六大關鍵部件組成，確保光信號傳輸?shù)木珳?zhǔn)性與高效性：

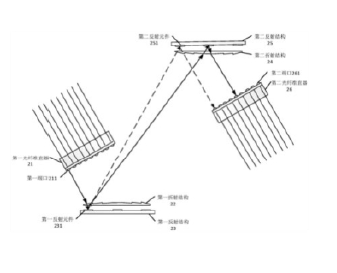

科毅光通信光開關核心結構示意圖

1.      光纖準直器：包含第一光纖準直器與第二光纖準直器，分別承擔光信號的輸入導向與輸出傳輸功能。其中第一光纖準直器設有 N 個第一端口（N≥2），第二光纖準直器設有 M 個第二端口（M≥2），端口與反射元件一一對應，保障信號傳輸?shù)亩ㄏ蛐浴?/span>

2.      折射結構：由第一折射結構與第二折射結構組成，材質選用高透光性玻璃或硅，確保光信號低損耗折射。第一折射結構包含 N 個第一折射棱鏡（或 K 個第一折射元件，1<K<N），第二折射結構包含 M 個第二折射棱鏡（或 L 個第二折射元件，1<L<M），每個折射元件與反射元件精準匹配，通過特定夾角設計（0°≤夾角 < 90°）實現光信號的高效折射傳導。

3.      反射結構：第一反射結構含 N 個可旋轉第一反射元件，第二反射結構含 M 個可旋轉第二反射元件。通過反射元件的精準旋轉，可實現光信號在不同路徑間的靈活切換，滿足復雜網絡的交換需求。

4.      密封設計：第一反射結構與第一折射結構形成第一密封結構，第二反射結構與第二折射結構形成第二密封結構，有效防塵、防潮，提升設備在惡劣環境下的穩定性。

二、光開關工作原理與光傳輸方法

光開關的信號傳輸過程基于自研技術的精準協作，實現光信號的低損耗、高靈活傳輸：

光開關 光信號傳輸路徑科毅光通信自研傳輸方法

1.      光信號通過第一光纖準直器的對應端口輸入，被導向第一折射結構；

2.      第一折射結構將入射光信號折射至第一反射結構，經第一反射元件旋轉調整方向后，反射光信號再次通過第一折射結構折射至第二折射結構；

3.      第二折射結構將接收的光信號折射至第二反射結構，第二反射元件通過旋轉校準方向，將光信號反射回第二折射結構；

4.      最終，光信號經第二折射結構折射后，由第二光纖準直器的對應端口輸出，完成整個傳輸過程。

整個傳輸過程中，折射元件的夾角設計與反射元件的旋轉精度相互配合，根據端口與反射元件的距離閾值動態調整，確保光信號入射角與出射角的最優匹配，實現低損耗傳輸。

三、自研光開關的核心技術優勢

1.      高靈活性：通過雙反射結構的可旋轉元件設計，實現任意輸入端口與輸出端口的精準對接，滿足 N×M（N、M≥2）的網絡交換需求，適配復雜光通信場景；

2.      低損耗傳輸：折射結構采用玻璃或硅材質，搭配精準的夾角與距離閾值設計，減少光信號在折射、反射過程中的損耗，保障傳輸效率；

3.      高穩定性：密封結構設計提升設備抗干擾能力，反射元件與折射元件的一一對應關系，確保信號傳輸?shù)囊恢滦耘c可靠性；

4.      模塊化設計：折射元件與反射元件的模塊化配置，支持根據實際需求擴展端口數量，適配不同規模的光通信網絡。

四、光開關適用場景

本款自研光開關憑借優異的性能，廣泛應用于以下領域：

1.      數據中心：實現服務器與存儲設備之間的光信號靈活調度，提升數據傳輸效率；

2.      光纖通信系統：用于光線路保護、信號路由切換，保障通信網絡的穩定性；

3.      光傳輸網絡：適配骨干網、城域網的信號交換需求，支持網絡擴容與升級；

4.      其他場景：包括光傳感系統、激光通信設備、航空航天通信等高精度光通信領域。

五、科毅光通信：光開關領域的技術領航者

廣西科毅光通信科技有限公司專注于光通信核心設備的研發、生產與銷售，以專利技術為核心競爭力，打造符合行業高標準的光開關產品。公司擁有專業的研發團隊，深耕光通信技術創新，致力于為客戶提供定制化的光通信解決方案。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.wagerqb.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
