在光纖通訊領域，光開關作為光信號切換與路由的關鍵器件，其性能直接影響整個光網絡的穩定性與傳輸效率。傳統1×2機械式光開關普遍缺乏偏振方向保持功能，無法滿足雙路偏振光同步傳輸且互不干擾的應用需求。廣西科毅光通信科技有限公司自主研發的1×2機械式T型保偏光開關，憑借創新結構設計與優質材料選型，完美解決這一行業痛點，成為光網絡系統中的核心優選設備。

產品核心結構解析

1×2機械式T型保偏光開關的卓越性能，源于其科學合理的核心組件搭配與精密結構設計，各部件協同工作確保偏振光傳輸與切換的穩定性。

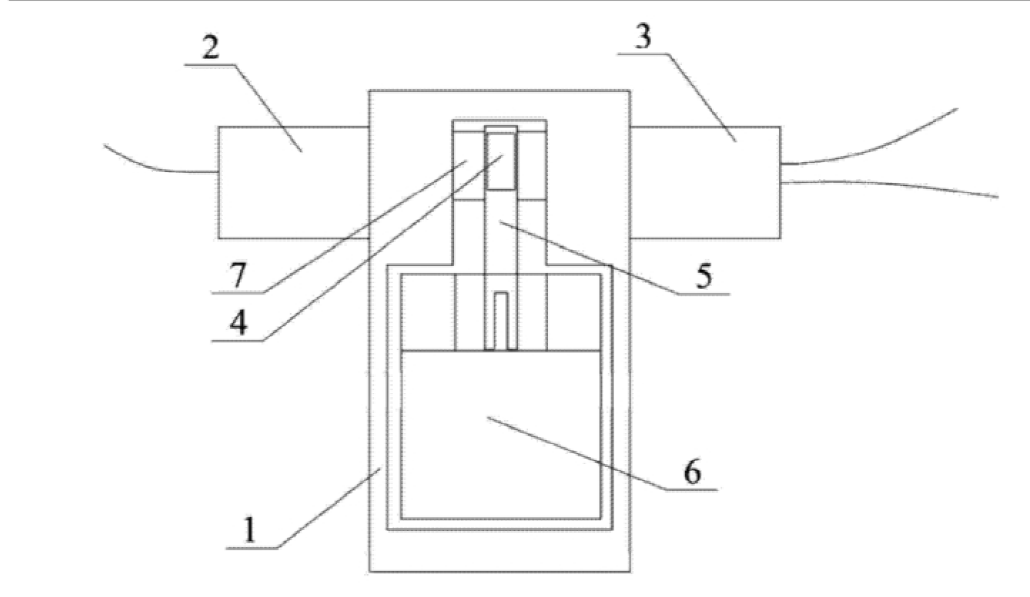

1x2機械式T型保偏光開關結構的結構示意圖

核心組件構成

1. 保偏光纖準直器：包含單保偏光纖準直器與雙保偏光纖準直器，兩者相對設置形成基礎光路。準直器內部透鏡選用C透鏡或非球面透鏡，單保偏光纖準直器由一根保偏光纖制成斜8度尾纖，雙保偏光纖準直器則由兩根保偏光纖一體成型，內部?jī)筛饫w的貓眼呈平行排列，且均與斜8度高低點垂直。

2. 楔形棱鏡：作為核心光路切換元件，采用玻璃材料制作，兩面均鍍有增透膜，具備固定折射角度且不改變偏振方向的特性，確保光信號傳輸損耗最小化。

3.連接桿與繼電器：連接桿選用硅材料制作，兩端設有凹型點膠槽，通過UV雙固化膠與環氧樹脂膠水分別連接楔形棱鏡與繼電器，既提升粘接穩定性，又能減小應力對光路的影響；繼電器作為驅動部件，通過控制連接桿帶動楔形棱鏡切入或退出光路，實現光信號切換。

4. 準直器連接管與盒體：準直器連接管為鋼材料制成，中間設有凹槽供楔形棱鏡切入，兩端的四個點膠孔用于固定準直器；盒體采用雙“U”封裝（蓋板面）與單“U”封裝（橫向圓孔面）設計，有效增加密封長度，保障設備整體密封性。

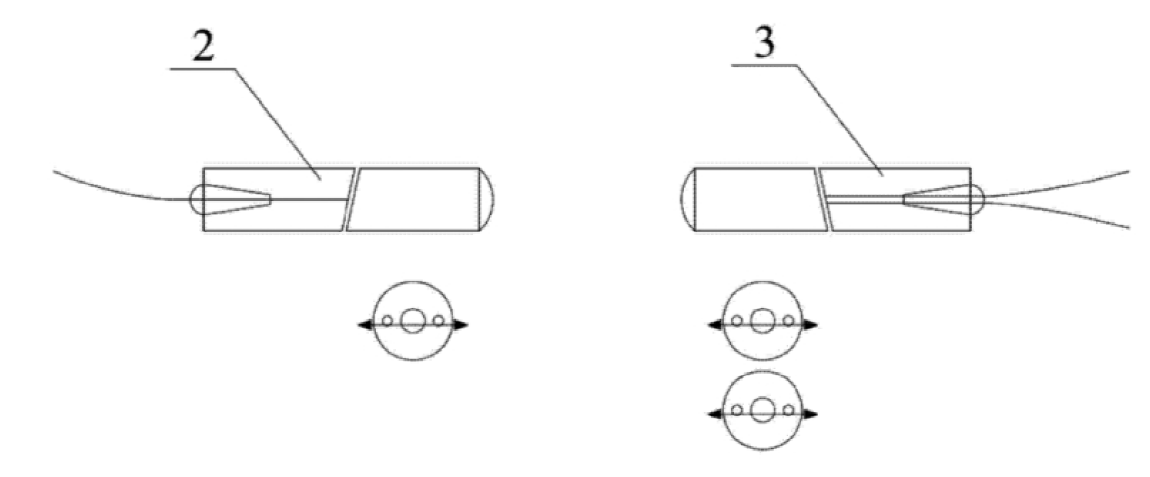

單保偏光纖準直器和雙保偏光纖準直器位置示意圖

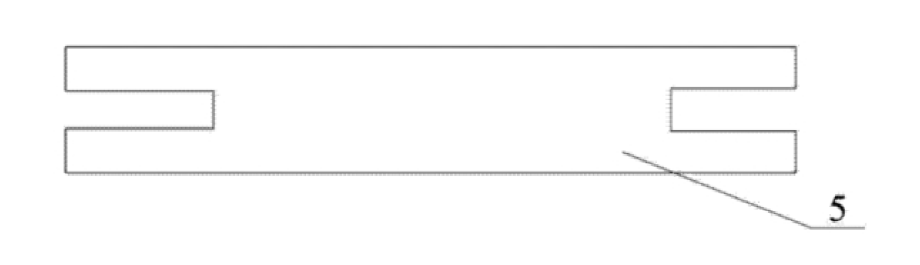

新型的連接桿結構示意圖

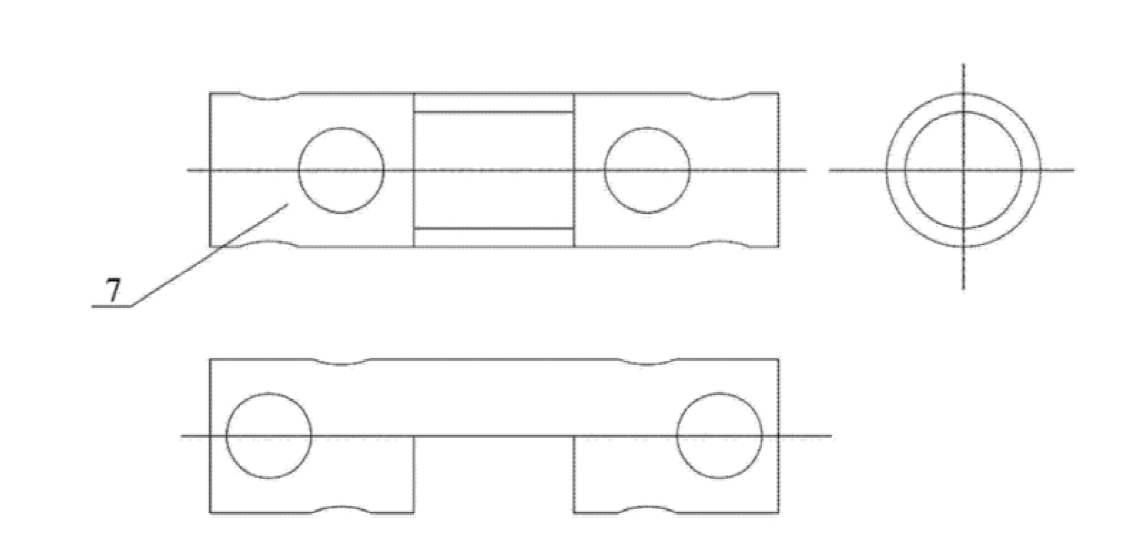

新型的準直器連接管結構示意圖

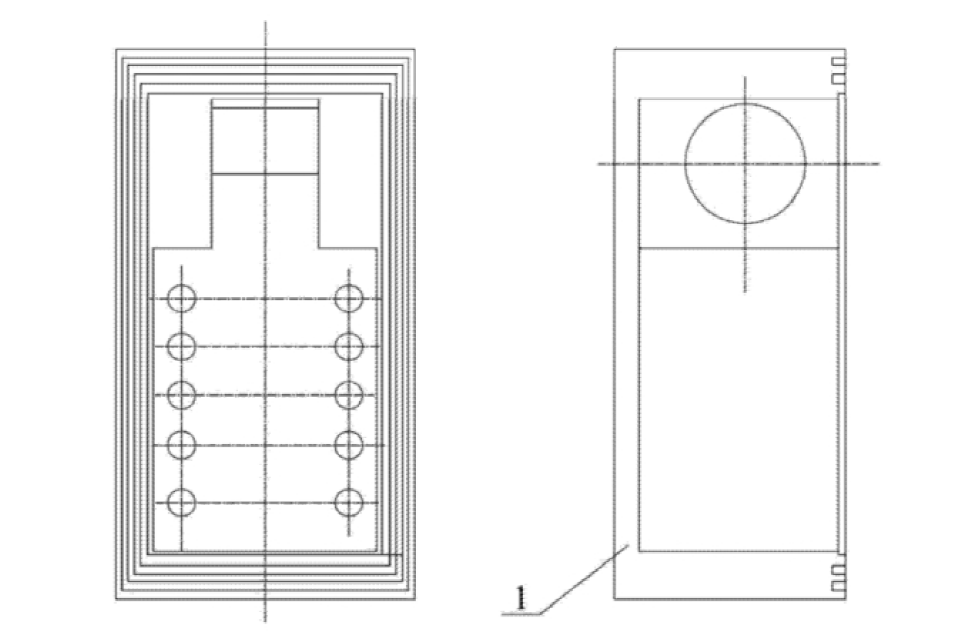

 新型的1x2機械式T型保偏光開關結構的盒體結構示意圖

工作原理與技術優勢

光路切換原理

光信號通過單保偏光纖準直器輸入后，光路切換由繼電器驅動楔形棱鏡的位置變化實現：

5.      當繼電器未輸入電壓時，楔形棱鏡切入光路，光信號從雙保偏光纖準直器的第一路端口輸出；

6.      當繼電器輸入電壓時，楔形棱鏡退出光路，光信號切換至雙保偏光纖準直器的第二路端口輸出。

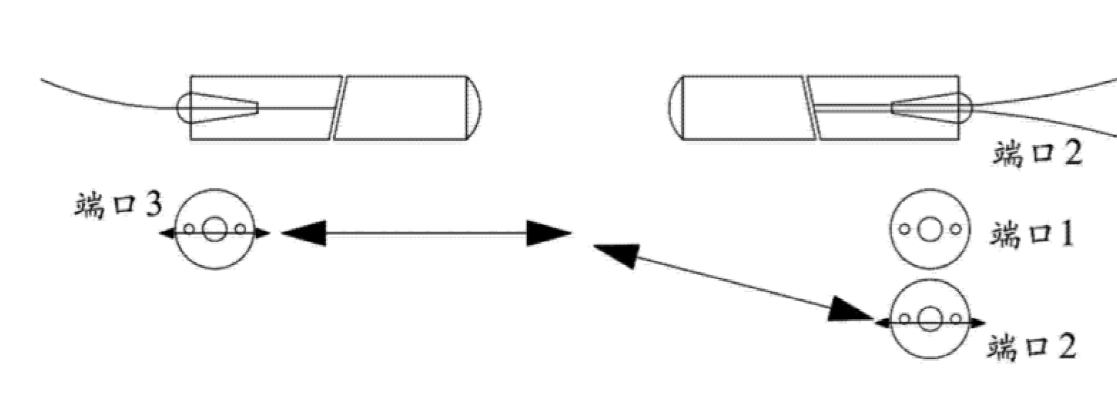

1x2機械式T型保偏光開關結構的第二路輸出光路示意圖

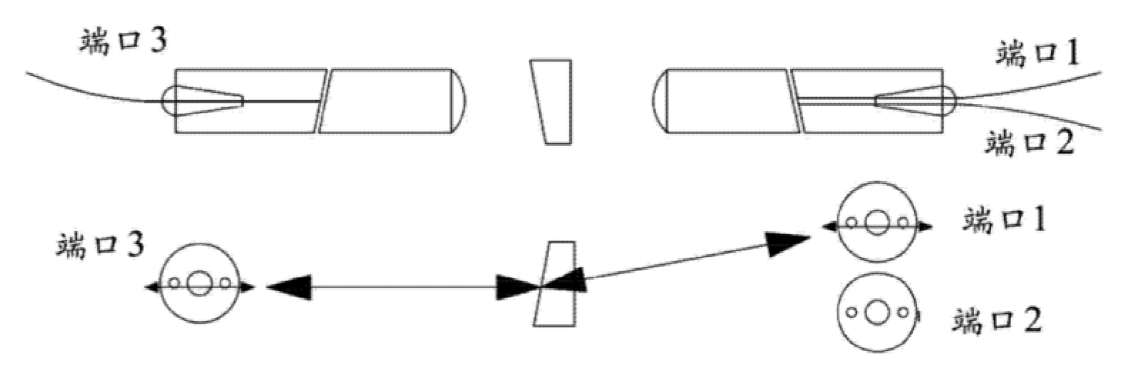

 新型的1x2機械式T型保偏光開關結構的第一路輸出光路示意圖

核心技術優勢

7.      雙路偏振光無干擾傳輸：采用保偏光纖準直器替代傳統普通光纖準直器，可同時傳輸橫向（0光/慢軸）與縱向（E光/快軸）兩束偏振光，且互不干擾，完美保持偏振方向。

8.      光路穩定損耗低：硅材質連接桿與準直器連接管的協同設計，有效降低外力與應力對光路的影響；楔形棱鏡的增透膜設計與精密光路校準，使設備插入損耗小，傳輸效率更高。

9.      密封性能優異：盒體的特殊封裝結構的設計，大幅提升設備密封性，可適應復雜工作環境，延長使用壽命。

10.    響應迅速重復性高：繼電器驅動的機械切換結構，使開關響應速度快，光路切換穩定，重復操作精度高，滿足高頻次切換需求。

11.    結構緊湊成本可控：整體結構設計簡潔，體積小巧，便于集成安裝，同時通過優化材料選型與生產工藝，降低制造與維護成本，性?xún)r(jià)比優勢顯著。

廣泛應用場景

1×2機械式T型保偏光開關憑借其穩定的性能與靈活的適用性，已廣泛應用于多個光纖通訊領域：

12.    光網絡系統搭建與升級

13.    多通道光信號監控設備

14.    光交換連接系統核心部件

15.    光纖調試與測量?jī)x器

16.    光路保護系統冗余設計
