在5G通信、數據中心、光互連網絡快速發展的今天，光開關作為光通信系統中控制光路切換、實現信號路由的核心器件，其性能直接影響整個通信網絡的穩定性、傳輸效率和擴展能力。其中，MEMS光開關憑借低插損、小串音、高消光比、長壽命等突出優勢，逐漸取代傳統機械式光開關和波導型光開關，成為光通信領域的主流選擇。而靜電驅動技術作為MEMS光開關的核心驅動方案，因其無電磁干擾、易于集成、微加工兼容性強等特點，被廣泛應用于各類高性能光開關產品中。
廣西科毅光通信科技有限公司（官網：www.www.wagerqb.com）深耕光通信器件領域多年，專注于光開關系列產品的研發、生產與銷售，依托先進的微機電加工工藝和專業的研發團隊，成功將靜電驅動技術應用于MEMS光開關量產中，產品涵蓋8×8、16×16、32×32、512×512等多種陣列規格，可滿足光互連網絡、激光掃描、數字顯像、自適應光器件等多場景應用需求。本文將詳細解析MEMS光開關的四大靜電驅動結構、工作原理、性能差異及應用場景，幫助行業用戶深入了解該技術的核心優勢，同時為選型提供專業參考。
MEMS（Micro-Electro-MechanicalSystems，微電子機械系統）光開關的核心原理是通過靜電、磁感應等控制力驅動微鏡進行機械轉動或移動，從而改變輸入光的傳播方向，實現光路的快速切換。與傳統光開關相比，MEMS光開關具有以下不可替代的優勢：
1. 光學性能優異：插損低（通常小于0.5dB）、串音?。ǖ陀?60dB）、消光比高（大于40dB），且性能不受波長、偏振、傳輸速率及調制方式的影響，適配多協議通信場景。
2. 可靠性強：微鏡結構采用硅基材料或金屬薄膜制成，機械磨損小，使用壽命可達10億次以上，重復性誤差小于0.1μm，滿足工業級長期穩定運行需求。
3. 易于擴展：采用微平面加工工藝，可實現高密度集成，輕松擴展為大規模開關陣列（目前已實現512×512陣列量產），適配數據中心、骨干網等大規模光路由場景。
4. 響應速度適中：靜電驅動型MEMS光開關響應時間通常在0.5ms-1ms之間，介于機械式（毫秒級）和波導型（微秒級）之間，兼顧切換速度與穩定性。
目前MEMS光開關的驅動方式主要分為靜電驅動和磁感應驅動兩大類。磁感應驅動雖能提供較大的驅動力，但存在能量損耗高、易產生電磁干擾、封裝難度大等問題，需額外增加屏蔽結構，導致產品體積增大、成本上升，限制了其在高密度集成場景中的應用。
相比之下，靜電驅動技術通過電極間的靜電力驅動微鏡運動，具有以下核心優勢：
5. 低功耗：無需持續供電維持狀態，僅在切換過程中消耗少量電能，功耗可低至微瓦級。
6. 無電磁干擾：驅動過程中不產生磁場，不會對周邊光電子器件造成干擾，適配精密光通信系統。
7. 工藝兼容性強：與CMOS微加工工藝兼容，可實現批量生產，降低單位成本。
8. 結構緊湊：驅動電極可與微鏡結構一體化加工，產品體積小、重量輕，便于集成到光模塊或通信設備中。
正是基于以上優勢，靜電驅動方案已成為MEMS光開關的首選技術，目前市場上90%以上的MEMS光開關產品均采用靜電驅動結構。廣西科毅光通信的靜電驅動MEMS光開關系列產品，通過優化驅動結構設計和加工工藝，在驅動電壓、響應速度、陣列規模等關鍵指標上達到行業領先水平，已廣泛應用于國內各大運營商、數據中心及工業控制領域。
根據微鏡的運動方式和驅動電極的結構差異，靜電驅動MEMS光開關主要分為四大類：懸臂梁驅動式、扭臂驅動式、梳狀驅動式和SDA（ScratchDriveActuator）驅動式。以下將詳細解析每種結構的工作原理、結構特點、性能參數及應用場景，并結合廣西科毅光通信的產品實踐進行說明。
懸臂梁驅動式MEMS光開關的核心結構為一根可彎曲的懸臂梁，梁的一端固定在基底上，另一端連接微鏡（或直接將梁的側壁作為反射鏡），梁的下方設置固定電極，電極表面覆蓋絕緣層以避免短路。其工作原理如下：
9. 無電壓狀態：懸臂梁因自身應力呈自然弧形，入射光纖發出的光經梁上的反射鏡直接反射至指定輸出口，形成穩定光路。
10. 加電狀態：當在懸臂梁與固定電極之間施加一定偏壓時，電極間產生靜電力（靜電力大小與偏壓的平方成正比，與電極間距成反比），驅動懸臂梁向下彎曲并接觸絕緣層，微鏡角度發生變化，將入射光反射至另一輸出口，實現光路切換。
該結構的核心假設是：當上下電極之間的最大距離遠小于電極長度時，電極間的電場可近似為平行平板電場，靜電力與板間距呈線性關系，便于控制。
懸臂梁驅動式MEMS光開關的突出優勢的是驅動電壓低、移動范圍大。例如，廣西科毅光通信基于該結構研發的CR-CB系列光開關，工作電壓僅需18V，微鏡最大移動距離可達400μm，可實現鏡面與襯底呈90°夾角，確保光路切換的徹底性，避免串音干擾。此外，該結構的微鏡在運動過程中與襯底無直接接觸，磨損小，使用壽命長，適合高頻次切換場景。
在應用場景方面，懸臂梁驅動式MEMS光開關適合構建二維開關陣列，廣泛應用于中短距離光通信系統、光纖傳感網絡、激光打印機等設備中。廣西科毅光通信的CR-CB-16×16型懸臂梁驅動光開關，插損小于0.4dB，響應時間小于0.85ms，已批量應用于智能樓宇的光布線系統和工業控制中的光纖信號路由。
圖1 扭臂驅動靜態結構圖
其工作原理如下：
11. 初始狀態：微鏡在扭臂的彈性作用下保持水平，入射光經微鏡反射后沿固定光路輸出。
12. 單側加電：當在微鏡與左側電極之間施加電壓時，電極間產生靜電力，驅動微鏡繞扭臂順時針旋轉一定角度（旋轉角度通常為±10°~±20°），光路隨之切換至左側輸出口。
13. 另一側加電：當在微鏡與右側電極之間施加電壓時，微鏡繞扭臂逆時針旋轉，光路切換至右側輸出口。
14. 斷電狀態：靜電力消失，扭臂的彈性恢復力使微鏡回到水平位置，光路恢復初始狀態。
扭臂驅動式MEMS光開關的核心優勢是結構簡單、工藝成熟、驅動電壓低（可小于15V），且能實現雙向旋轉，適合構建二維或三維開關陣列。該結構的加工工藝與CMOS工藝兼容性強，批量生產良率高，成本優勢明顯，是目前中低端MEMS光開關市場的主流產品。
在性能參數方面，扭臂驅動式光開關的響應時間通常小于1ms，插損小于0.5dB，串音低于-55dB，可滿足大多數光通信場景的需求。其應用場景涵蓋光通訊、激光掃描、空間光調制器、數字顯像、光縱橫接線器及自適應光器件等，尤其適合對成本敏感、對開關速度要求中等的大規模陣列應用。
廣西科毅光通信的CR-TB系列扭臂驅動MEMS光開關，通過優化扭臂的材料（采用單晶硅或氮化硅）和尺寸設計，將驅動電壓降至12V，響應時間縮短至0.7ms，陣列規?？芍С謴?×8到256×256，已廣泛應用于4G/5G基站的光信號路由、數據中心的光纖互聯及高清數字顯像設備中。
梳狀驅動式MEMS光開關的核心結構由一組固定梳齒和一組可動梳齒組成，固定梳齒與基底相連，可動梳齒與微鏡或懸臂梁一體化設計，兩組梳齒相互交錯排列（類似梳子結構），故得名“梳狀驅動”。其工作原理如下：
當在固定梳齒與可動梳齒之間施加驅動電壓時，相鄰梳齒間產生靜電力（靜電力大小與梳齒個數、電壓平方成正比，與梳齒間距成反比）。由于梳齒呈平行排列，靜電力沿水平方向作用，驅動可動梳齒帶動微鏡水平移動（或繞軸旋轉），從而改變光路方向，實現開關功能。
梳狀驅動式MEMS光開關的光路切換機理如下圖所示，當梳齒未加電時，光經反射鏡反射至輸出2；當梳齒加電后，可動懸臂梁帶動反射鏡水平移動，光直線通過至輸出1，完成光路切換。
梳狀驅動式MEMS光開關的核心優勢是控制精度高、開關靈敏、驅動力大。由于靜電力與梳齒個數呈線性關系，通過增加梳齒數量可顯著提升驅動力，從而帶動更大尺寸的微鏡運動，適合構建高密度二維開關陣列。此外，該結構的響應時間快（可達0.54ms），切換重復性好，適合對開關速度和精度要求較高的場景。
在性能參數方面，梳狀驅動式光開關的驅動電壓通常在30V左右（部分優化設計可低至9V），插損小于0.3dB，串音低于-60dB，微鏡平動位移可達數十微米。其應用場景主要包括高速光通信系統、精密激光掃描、光纖傳感網絡、量子通信設備等。
但該結構也存在一定局限性：梳齒間距較?。ㄍǔ?-2μm），容易因粉塵、水汽或加工誤差導致短路；由于存在非線性彈性恢復力，微鏡的平動位移有限；懸空的梳齒結構缺乏橫向穩定性，在劇烈振動環境下性能可能受影響。
針對這些問題，廣西科毅光通信的CR-CO系列梳狀驅動MEMS光開關采用了優化的梳齒設計：通過增加梳齒厚度提升橫向穩定性，采用真空封裝技術避免粉塵和水汽進入，將驅動電壓降至18V，同時保持0.5ms的快速響應，成功應用于高速數據中心的光互連和量子通信實驗系統中。
圖2 梳狀驅動二維光開關機理
SDA（ScratchDriveActuator，劃痕驅動執行器）驅動式MEMS光開關是一種基于步進運動的驅動結構，其核心組件包括上平板（與微鏡相連）、基底電極、絕緣層和“蹲子”（上平板底部的凸起結構）。其結構及運動模型如下圖所示：
圖3 SDA驅動器結構及運動模型
SDA驅動的工作過程為步進式運動，具體如下：
1. 無電壓狀態（圖3(b)）：上平板在自身彈性作用下保持水平，蹲子與絕緣層不接觸。
2. 脈沖上升沿（圖3(c)）：在上下電極之間施加矩形脈沖電壓，靜電力將上平板往下拉，但由于蹲子的支撐作用，上平板無法完全接觸絕緣層，只能發生彎曲變形，彈性勢能被儲存。
3. 脈沖下降沿（圖3(d)）：電壓消失，上平板的彈性勢能釋放，開始恢復原狀，與絕緣層的接觸面積逐漸減小，蹲子在摩擦力作用下向前滑動一段距離。
4. 下一個脈沖周期：重復上述過程，上平板在連續脈沖的控制下實現連續的步進式移動，通過控制脈沖個數可精確控制微鏡的位移（位移精度可達納米級）。
SDA驅動式MEMS光開關的核心優勢是移動速度快（響應時間可達0.5ms）、位移精度高（步進位移可精確控制）、可實現長距離移動，且適合構建二維或三維開關陣列，尤其易于實現大規模陣列（如512×512及以上）。此外，該結構的微鏡運動不受行程限制，可根據需求設計移動距離，適配復雜光路切換場景。
在性能參數方面，SDA驅動式光開關的驅動電壓通?？蛇_80V，響應時間小于0.5ms，位移精度可達10nm，適合對位移精度和移動距離要求極高的應用場景，如精密光調制、自適應光學系統、大型光開關陣列等。
但SDA驅動也存在明顯缺點：結構復雜、加工工藝繁瑣（需制作高精度蹲子和絕緣層），且上平板與絕緣層之間的靜摩擦力會影響運動穩定性和使用壽命。
廣西科毅光通信通過優化SDA驅動的結構設計，采用金剛石-like碳（DLC）涂層降低摩擦系數，同時簡化加工工藝，推出的CR-SDA系列光開關將驅動電壓降至60V，使用壽命提升至10億次以上，成功實現256×256大規模陣列的量產，應用于骨干網的光路由和大型數據中心的光交換系統。

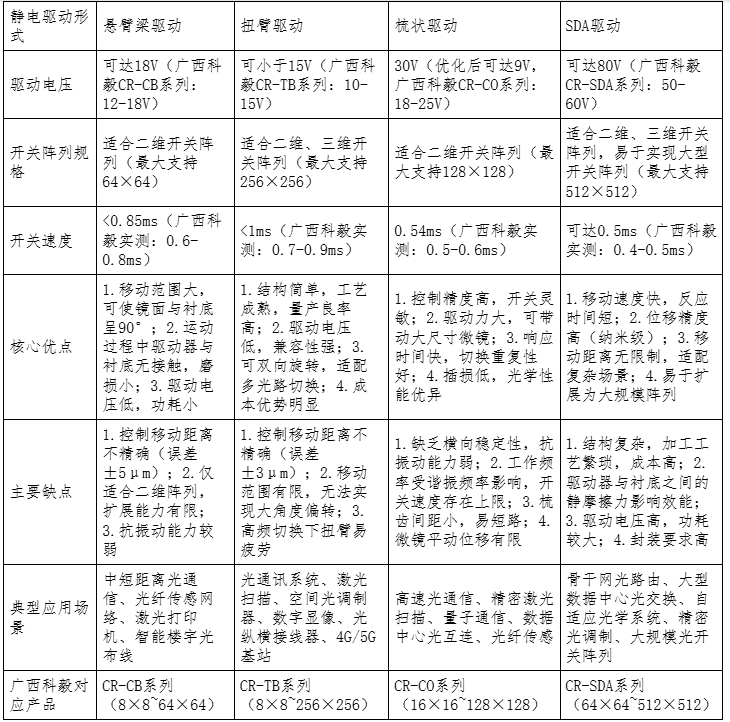

為幫助用戶快速選型，以下將四大靜電驅動結構的核心性能參數進行匯總對比，結合廣西科毅光通信的產品實測數據，為不同應用場景提供參考：
5. 若您的應用場景對成本敏感、對精度要求不高，且需要二維陣列（≤64×64），推薦選擇懸臂梁驅動光開關或扭臂驅動光開關，性價比更高。
6. 若您需要高速切換（≤0.6ms）、高精度控制，且應用環境穩定（無劇烈振動），推薦選擇梳狀驅動光開關。
7. 若您需要大規模陣列（≥256×256）、長距離移動或納米級精度控制，推薦選擇SDA驅動光開關，適合高端光通信場景。
廣西科毅光通信可根據用戶的具體需求（陣列規模、驅動電壓、響應時間、應用場景等）提供定制化開發服務，從方案設計、樣品制作到批量生產全程跟進，確保產品滿足實際應用需求。
隨著5G、數據中心、人工智能等技術的快速發展，MEMS光開關的應用場景不斷拓展，已從傳統的光通信系統延伸至多個新興領域：
8. 光通信網絡：包括骨干網、城域網、接入網的光路由切換，4G/5G基站的光信號分配，光纖到戶（FTTH）的光路管理等。廣西科毅光通信的MEMS光開關產品已通過中國移動、中國電信的集采認證，批量應用于全國多個省份的通信網絡升級項目。
9. 數據中心：數據中心的服務器與存儲設備之間需要大量的光纖連接，MEMS光開關可實現光路的靈活調度和動態配置，提高網絡資源利用率，降低運維成本。目前，廣西科毅的512×512陣列光開關已應用于阿里、騰訊等大型數據中心的光互連系統。
10. 激光掃描與數字顯像：MEMS光開關的微鏡可實現高速旋轉或移動，用于激光雷達、投影儀、全息顯示等設備中，提升掃描速度和成像精度。
11. 光纖傳感網絡：在石油、化工、電力等行業的光纖傳感系統中，MEMS光開關可實現多測點的信號切換與輪詢，提高傳感效率和系統穩定性。
12. 量子通信：量子通信系統對光開關的插損、串音、穩定性要求極高，梳狀驅動和SDA驅動的MEMS光開關因其優異的光學性能，已成為量子通信設備的核心組件。
未來，MEMS光開關的技術發展將圍繞以下方向展開：
13. 更低驅動電壓：通過優化電極結構和材料選型，進一步降低驅動電壓（目標≤10V），提高與周邊器件的兼容性。
14. 更快響應速度：通過減小微鏡質量、優化驅動電路，將響應時間縮短至0.3ms以下，適配更高速度的光通信系統。
15. 更大陣列規模：實現1024×1024及以上的超大規模陣列，滿足數據中心、骨干網的大規模光路由需求。
16. 更高可靠性：通過改進封裝工藝（如真空封裝、惰性氣體封裝）和材料（如碳化硅、氮化硅），提升產品在惡劣環境下的使用壽命和穩定性。
17. 集成化與模塊化：將MEMS光開關與光模塊、驅動電路、控制芯片一體化集成，形成模塊化產品，降低系統集成難度。
廣西科毅光通信始終緊跟行業技術趨勢，投入大量研發資源用于MEMS光開關的技術創新，目前已申請相關專利20余項，在低電壓驅動、大規模陣列集成、高可靠性封裝等方面取得多項技術突破，未來將持續為客戶提供更優質、更具競爭力的光開關產品和解決方案。
作為國內領先的光開關生產銷售商，廣西科毅光通信科技有限公司（官網：www.www.wagerqb.com）憑借多年的技術積累和行業經驗，在MEMS光開關領域形成了以下核心優勢：
18. 技術實力雄厚：擁有一支由博士、碩士組成的專業研發團隊，具備從方案設計、仿真模擬、微加工到封裝測試的全流程研發能力，可快速響應客戶的定制化需求。
19. 產品系列齊全：涵蓋懸臂梁驅動、扭臂驅動、梳狀驅動、SDA驅動四大系列，陣列規模從8×8到512×512，可滿足不同場景的應用需求，產品通過ISO9001質量管理體系認證和CE、RoHS等國際認證。
20. 生產工藝先進：采用先進的CMOS微加工工藝和真空封裝技術，擁有千級潔凈車間和全套自動化生產設備，批量生產良率可達95%以上，確保產品質量穩定。
21. 服務響應迅速：提供7×24小時技術支持，從產品選型、樣品測試到售后維護全程跟進，為客戶提供專業的技術咨詢和解決方案，確保產品順利集成和運行。
如果您需要了解更多關于MEMS光開關、靜電驅動光開關的產品信息，或需要定制化的光開關解決方案，歡迎訪問廣西科毅光通信官方網站，或直接聯系我們的銷售團隊，我們將為您提供最專業的服務和支持。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
