引從實驗室到應用場，高性能光開關的實戰驗證

在上一篇文章中，我們?cè)敿?xì)解析了科毅光通信新型波導矩陣光開關的設計原理與技術優勢。作為光通信器件的核心供應商，我們始終堅持“技術創新+實戰驗證”的理念，所有產品均經過嚴格的實驗測試與場景驗證，確保滿足行業應用的高標準要求。

本文將聚焦新型波導矩陣光開關的實驗制作、性能測試數據與行業應用場景，通過真實的實驗結果證明產品的可靠性與優越性，并結合數據中心、5G通信、骨干網等實際場景，為您展示該產品的應用價值。廣西科毅光通信科技有限公司（官網：www.www.wagerqb.com）始終以客戶需求為導向，致力于提供高性能、高性?xún)r(jià)比的光開關解決方案，助力光網絡升級與數字化轉型。

一、實驗制作：PLC技術實現SiO?波導光開關量產

1.1核心制作工藝

新型波導矩陣光開關基于平面光波線路（PLC）技術制作，核心材料為硅基SiO?波導。制作流程嚴格遵循半導體工藝標準，確保產品的一致性與穩定性，關鍵步驟如下：

1.      波導制備：采用等離子體增強化學氣相沉積（PECVD）技術制備SiO?芯層與包層，芯層與包層折射率差控制為0.75%，波導截面尺寸設計為6.5μm×6.5μm，保證光信號的低損耗傳輸；

2.      MZI單元制作：在波導臂上蒸鍍鈦金屬薄膜作為加熱器，加熱器長度3.3mm、寬度20μm，確保熱光效應的高效調控；

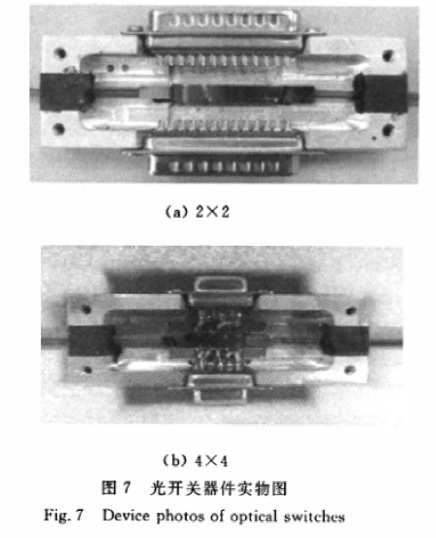

3.      器件封裝：采用高精度光纖對準技術，將波導與光纖精準對接，封裝后的器件體積小巧，便于安裝部署（實物圖如圖6、圖7所示）。

1.2制作優勢

PLC技術的成熟應用，讓新型波導矩陣光開關具備了量產能力：

4.      兼容性強：與現有半導體工藝兼容，可實現大規模自動化生產，降低單位成本；

5.      一致性好：批量生產的器件性能差異小，插入損耗、響應時間等指標波動范圍窄；

6.      可靠性高：封裝過程采用高精度對準技術，減少光纖與波導的對接偏差，降低耦合損耗。

二、性能測試：核心指標達到行業領先水平

為驗證產品性能，我們對2×2和4×4波導矩陣光開關進行了全面的測試，測試條件為：輸入光信號波長1550nm（兼顧1530nm、1570nm波長測試），室溫環境，采用光功率計、示波器等專業設備測量核心指標。

2.1MZI單元測試結果

MZI單元作為開關的核心部件，其性能直接影響整個器件的表現。測試結果顯示：

7.      光開關a（相位差Δφ=π）：插入損耗1.9dB，串?dāng)_-27dB，最高功耗400mW；

8.      光開關b（相位差Δφ=π/2）：插入損耗2.07dB，最高功耗200mW；

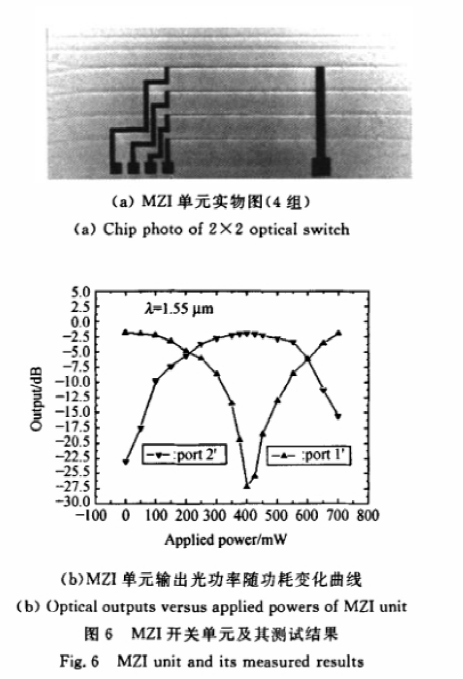

9.      輸出功率穩定性：隨著加電功率的變化，輸出功率曲線平滑，峰值與交點清晰，表明開關狀態切換精準（如圖6(b)所示）。

2.22×2波導矩陣光開關測試數據

2×2光開關的核心性能指標如下：

10.    插入損耗：2.25dB（行業平均水平3-4dB）；

11.    響應時間：0.8ms（<1ms，滿足高速切換需求）；

12.    串?dāng)_：-43dB（信號隔離度高，抗干擾能力強）；

13.    最高功耗：700mW；

14.    波長兼容性：在1530-1570nm波段，插入損耗波動小，兼容性?xún)?yōu)異。

2.3 4×4波導矩陣光開關測試數據

4×4光開關的測試覆蓋多個通道，核心指標表現優異（部分通道測試數據如表1所示）：

15.    平均插入損耗：4.3dB（最小插入損耗約4.0dB）；

16.    平均偏振相關損耗（PDL）：0.4dB（偏振敏感性低，適配不同偏振態光信號）；

17.    平均串?dāng)_（XT）：-37dB（信號干擾小，傳輸質量高）；

18.    開關功率：約670mW/通道；

19.    響應時間：<1ms；

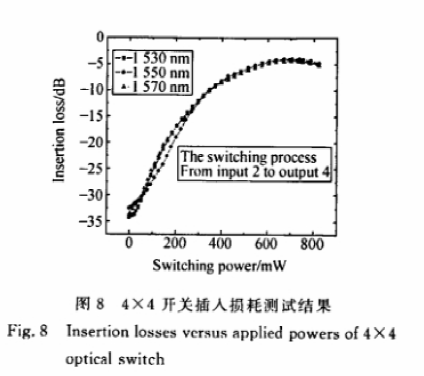

20.    波長一致性：在1530nm、1550nm、1570nm三個波長下，插入損耗曲線基本重合，表明波長適應性強（如圖8所示）。

表1 4×4光開關部分通道測試數據

2.4測試結果分析

實驗測試數據與仿真結果基本吻合，部分指標略高于理論值（如插入損耗），主要原因在于器件解理后未進行拋光處理、光纖與波導對接存在微小對準偏差。后續通過工藝優化（如增加拋光步驟、采用更高精度對準設備），可進一步降低插入損耗，提升產品性能。

整體來看，新型波導矩陣光開關的核心指標達到行業領先水平，低插入損耗、快速響應、高隔離度的特點，能夠滿足光通信系統的嚴苛要求。

三、行業應用：覆蓋多場景，賦能光網絡高效運行

新型波導矩陣光開關憑借一對多、多對多的通信能力與優異的性能指標，已廣泛應用于多個光通信場景，為客戶提供靈活、高效的光路解決方案。

3.1 數據中心互聯

隨著數據中心算力需求的爆發式增長，服務器與存儲設備之間的互聯帶寬持續提升。新型波導矩陣光開關可實現多路信號的靈活分發與切換，滿足數據中心內部“東-西向”流量調度、跨區域數據備份、災備系統建設等需求。其低損耗、高穩定性的特點，可減少信號衰減，保證數據傳輸?shù)目煽啃?；小型化、高集成度的設計，適配數據中心的密集部署需求。

3.2  5G通信網絡

5G基站的前傳/回傳網絡需要大量的光路切換器件，以實現基站與核心網、基站與基站之間的靈活互聯。新型波導矩陣光開關的快速響應（<1ms）與無阻塞特性，可滿足5G網絡動態光路調整、負載均衡的需求；一對多的通信能力，可實現單個核心節點信號向多個基站的分發，降低網絡建設成本。同時，其抗干擾能力強的特點，適配戶外基站的復雜運行環境。

3.3密集波分復用（DWDM）系統

DWDM系統通過不同波長承載多路信號，實現大容量傳輸。新型波導矩陣光開關可作為光路調度核心，實現不同波長信號的上下路與切換，支持多波長信號的同時分發，提升系統的靈活性與擴容能力。其波長兼容性強（1530-1570nm）的特點，可適配DWDM系統的多波長需求，無需額外調整即可融入現有系統。

3.4 骨干網與城域網建設

骨干網與城域網承擔著大規模數據傳輸?shù)娜蝿?wù)，對光開關的可靠性、靈活性和scalability要求極高。新型波導矩陣光開關的嚴格無阻塞特性，可保證任意光路的快速建立與切換，滿足骨干網的動態流量調度需求；支持從2×2、4×4向8×8、16×16等更大規模擴展，為網絡擴容提供便利，降低長期建設成本。

3.5 其他特殊場景

除上述主流場景外，新型波導矩陣光開關還可應用于光纖傳感網絡（如油氣管道監測、電力線路監測）、光測試儀器（如光功率計校準、光路測試系統）、量子通信（多路量子信號分發）等特殊場景，憑借靈活的通信能力與優異的性能，賦能更多新興領域的發展。

四、持續技術迭代，打造更優產品

廣西科毅光通信始終堅持技術創新，針對新型波導矩陣光開關的后續研發，將重點聚焦以下方向：

1.      降低插入損耗：通過優化波導結構、改進封裝工藝，進一步降低插入損耗，目標將4×4光開關的平均插入損耗降至3.5dB以下；

2.      擴大端口規模：研發8×8、16×16等更大規模的波導矩陣光開關，滿足超大規模光網絡的需求；

3.      降低功耗：優化MZI單元的加熱器設計，采用更高效的熱光材料，降低開關功耗，提升產品的節能性；

4.      拓展應用場景：針對量子通信、6G等新興領域，開發定制化產品，拓展應用邊界。

新型波導矩陣光開關的實驗數據與應用案例充分證明，該產品具備優異的性能與廣泛的適用性，能夠?yàn)楣馔ㄐ啪W(wǎng)絡提供靈活、高效的光路解決方案。廣西科毅光通信科技有限公司憑借多年的技術積累與實戰經驗，已實現該產品的規?；a(chǎn)與市場化應用，為數據中心、5G通信、DWDM系統等領域的客戶提供了可靠的產品支持。

如果您正在尋找高性能、靈活部署的光開關產品，或需要定制化的光通信解決方案，歡迎訪問科毅光通信官網（www.www.wagerqb.com），查看產品詳情或聯系我們的技術團隊。我們將持續以技術創新為核心，為您提供更優質的產品與服務，攜手賦能光通信行業的發展。
